ファイルメニュー





新規シーン

新規にシーン用のビューウインドウを作成します。 作成するとプロジェクトウインドウにシーンのノードが追加されます。 シーンは、複数作成することができ、シーン毎に別のデータを読み込むことができます。 作成したシーンに設定できるプロパティは、こちらを参照ください。

ロード

Simple PHI形式VTKのSTRUCTURED_GRIDとUNSTRUCTURED_GRIDタイプのxml形式(*.vts,*.vtu)とレガシー形式(*.vtk)、 PLOT3D形式PHOENICSのPHI/PHIDA形式(マルチグリッド、BFCは非対応)のデータを読み込むことができます。 PHOENICSとの詳細な関連については、こちらをご参照ください。 なお、予約変数名については、こちらをご参照ください。
※注意:VTKの読み込み機能は64bit版でしか使用できません。






プロジェクトを開く

「プロジェクトを保存」で保存した設定を復元することができます。

CADデータ読み込み

STL形式とDXF形式のCADデータの読み込みが可能です。

■DXFデータの制限・注意事項
DXFは、オートデスク社によって開発されたCADデータのフォーマットで、現在では多くのCADソフトがデータの受け渡し用に使用しています。 非常に細かい設定が可能な反面、設定項目も膨大にあります。 そのためCADソフトによって微妙に出力仕様が異なることがあり、表示に何らかの問題が生じる可能性があります。 何らかの問題が生じた場合は、オリジナルの図面から必要最低限の図形だけコピーして、本ソフトの読み込み用に新規図面を作成することをお勧めします。 また、以下の点にご注意ください。
  • 1. 読み込み可能なDXF形式:AutoCAD R11 DXF〜AutoCAD 2018 DXF。AutoCAD 2000 DXFを推奨します。
  • 2. 3次元データの3DFACEの表示は非対応です。3次元データを読み込みたい場合はSTL形式をご使用ください。
  • 3. ブロック定義データの表示は非対応です。
  • 4. 読み込み後、本ソフトの背景色を白にした後、図面が消える場合は、CADソフト側で図形の色を黒に近い灰色を指定してください。 これは、CADソフト内で、図形の白黒表示判定が背景色に依存するように動的管理されている場合、それがDXF出力時にDXFカラーコード7(白)として出力されるために生じる問題です。
  • 5.読み込んだDXFファイルの編集は本ソフトではできません。座標や色、不要な図形の処理などに関しては、事前にCADソフト側でおこない 読み込み用のDXFデータを別途作成することをお勧めします。
  • 6.本ソフトの座標の原点(0,0,0)は画面の左下にあるX,Y,Z軸の右側にあります。 これに付随して、Kriging機能を使用する場合の入力データの各測定点の座標は、それらの最小座標値が、本ソフト内の原点(0,0,0)に一致するように自動的に平行移動されます。 一方、DXFデータに関しては、DXFが持っている座標値をそのまま読み込んで使用します。 読み込んだ後に図面と測定点の表示がずれるような場合は、 これらのことを考慮し、CADソフト側で読み込む図面の座標を調整して、再度読み込んでください。


プロジェクトを保存

作成しているコンターや等値面などの設定を保存することができます。 保存した設定は、前節「プロジェクトを開くで復元することができます。

ポスト設定を適用

現在のウインドウのポストの設定を保存されているものに置き換えます。 ただし、互いのデータは、以下の点で同じである必要があります。
  • 変数の数が同じである。
  • 計算領域のサイズが同じある。
  • 計算格子の分割数が同じある。


ポスト設定を保存

現在のウインドウのポストの設定を全て保存します。 ファイルの拡張子は「postset」です。

ウインドウを保存く

現在ウインドウに表示されている映像を画像ファイルとして保存します。

印刷

現在ウインドウに表示されている画像を印刷します。

印刷プレビュー

現在ウインドウに表示されている画像の印刷プレビューを表示します。

印刷設定

印刷設定画面を開きます。

オプション

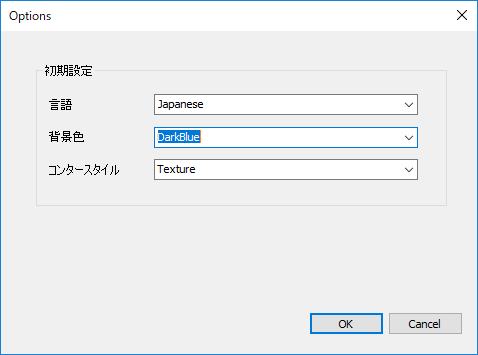

オプション設定ダイアログを開きます。 このダイアログで、メニューの言語、ビューの背景色、コンタースタイル等の初期設定を変更することができます。 コンタースタイルに関しては、「Shading」が最も処理速度が速いです。コンター作成時に処理が重いと感じる場合は、これに切り替えると良いでしょう。




閉じる

アプリケーションを終了します。
