可視化ソフト Visualizer Pro
コンター図の可視化機能
このページでは、可視化ソフトCAE Visualizerのコンター図の可視化機能について紹介します。
※可視化ソフトCAE Visualizerは、2017/12/12にVisualizer Proに吸収統合され販売停止となりました。
機能一覧 |
説明 |
画像サンプル |

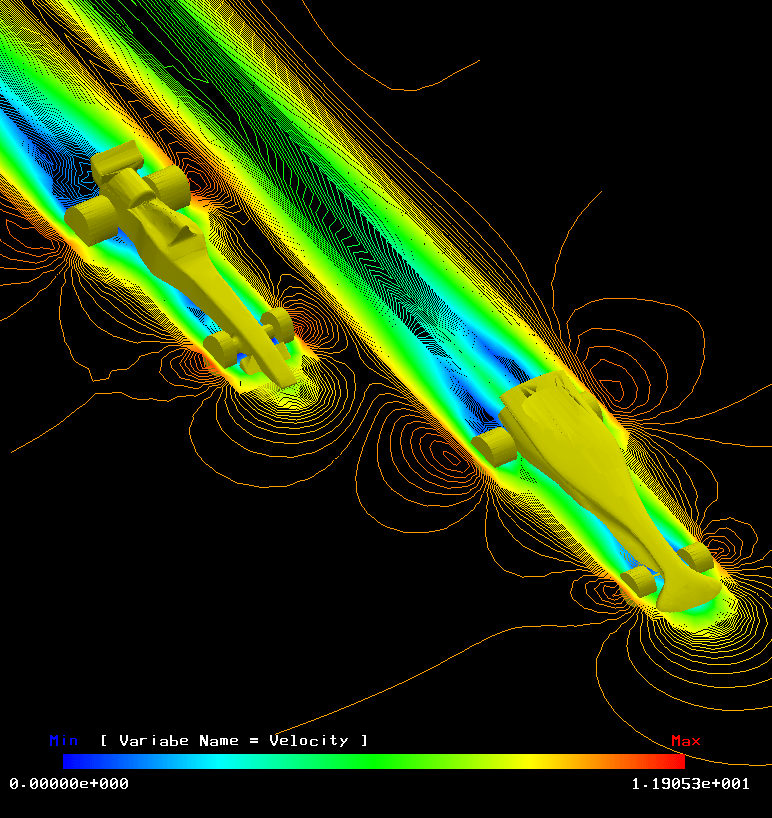

線画コンターの可視化機能 |
各軸方向の断面上に線状のラインコンターを可視化することができます。 | |

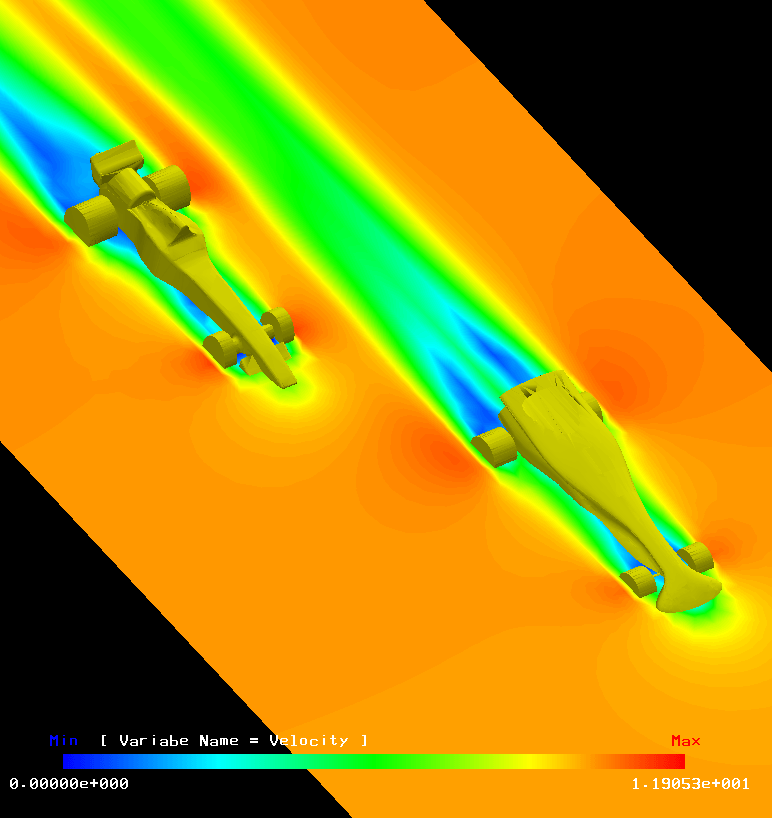

塗りつぶしコンターの可視化機能 |
各軸方向の断面上に塗り潰しのコンターを可視化することができます。 | |

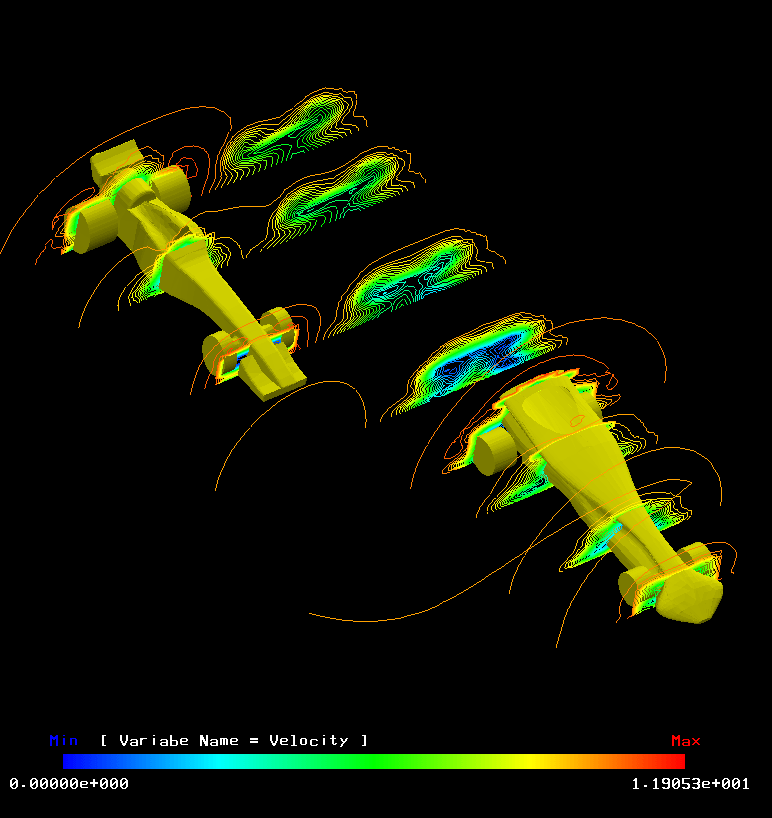

複数の断面作成機能 |
各軸方向の断面上に複数のコンターを描画することができます。
断面ごとに変数等の設定を変えて可視化することも可能です。 |
|
断面のアニメーション機能 |
各軸方向に作成した断面を軸方向にスライドするアニメーションで可視化することが可能です。 | |

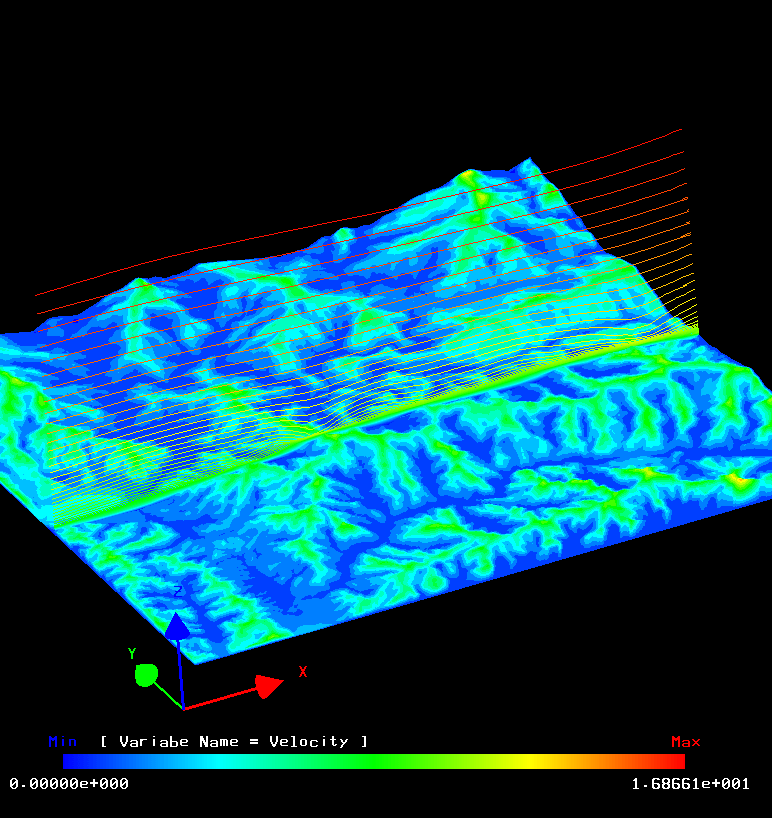

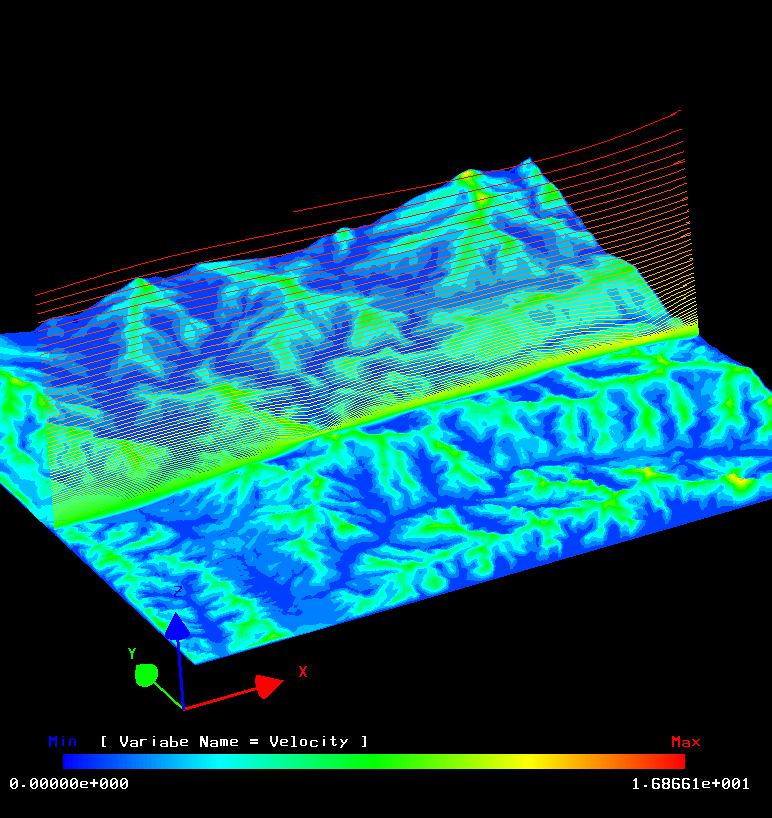

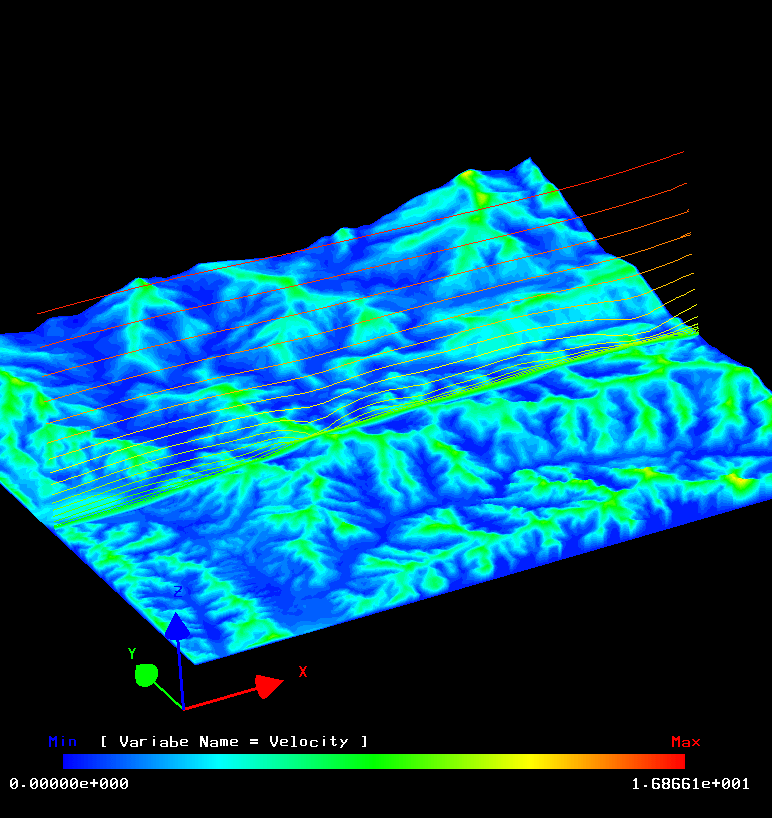

色階調のレベル設定機能 |
色階調のレベル設定を4段階で指定し可視化することが可能です。 なお、Visualizer Proでは、任意の色階調数を指定できます。 |
|
|
|
|
|
|
|
|
