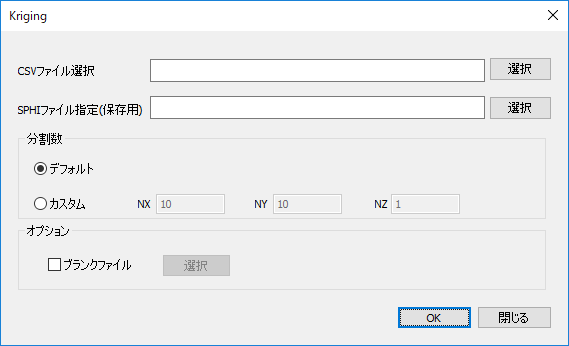

Krigingメニュー

このメニュー画面で、エクセルCSV形式の任意の空間データを読み込み、補間計算を実行し、結果をシンプルPHIフォーマット(.sphi)で出力することができます。 データの補間は、KRIGING(クリギング)という補間アルゴリズムを使って計算されます。補間後のデータは、入力データの座標の最小値、最大値に依存する立方体領域を等間隔に格子分割した結果の各格子中心点の値です(分割数によっては、入力値の最大値、最小値は、補間処理後のデータの最大値・最小値と等しくなるとは限りません)。




■設定の手順
@「CSVファイルを選択」の右端にある「選択ボタン」をクリックし、CSVファイル(入力データ)を指定します。入力用のCSVファイルのフォーマットについては、こちらをご参照ください。

A 「SPHIファイル指定(保存用)」の右端にある「選択ボタン」をクリックし、出力するSPHIファイルの名前を指定します。

B「OK」ボタンをクリックします。指定した名前のPHIファイルが出力され、そのファイルが自動的に読み込まれます。
ソフトを終了後、再度このPHIファイルを読み込みたい場合は、 トップメニューの、「ファイル」、「PHIファイルの読み込み」と順にクリックしてPHIファイルを指定してください。なお、分割数、オプション、については以下の設定機能をご参照ください。


●設定機能

【分割数】
各軸方向の空間の分割数(解像度に比例します)を次のように設定することができます。

・デフォルトを選択した場合で、データが2次元の場合
短軸(Lshort)を100分割します。この時の幅をΔshortとすると、長軸(Llong)の分割数は、Llong/Δshortとなります。

・デフォルトを選択した場合で、データが3次元の場合
x軸、y軸、z軸方向をそれぞれ30分割します。

・カスタムを選択した場合
x軸、y軸、z軸方向を入力値でそれぞれ分割することができます。ただし、NX、NYは2以上の整数、NZは1以上の整数を入力してください。

*注意:データが3次元の場合で、分割数を大きくした場合は、処理時間が増大しますが予めご了承ください。
例)
CPU:ペンティアム4の3.0[GHz]
分割数:NX=NY=NZ=30
処理時間:13[秒]

【オプション】 :ブランクファイル
可視化したくない(空白にしたい)領域を定義するためのデータファイルです。
このファイルのフォーマットは、こちらを参照してください。
この機能を使用する場合は、「ブランクファイル」のチェックボックスにチェックを入れ、「選択ボタン」からブランクファイルを選択してください。




■入力用のエクセルCSV形式のデータのフォーマット
フォーマットは次のようなシンプルな内容です。

地点名、X座標、Y座標、Z座標、変数1、変数2・・・・

次に具体例を示し、フォーマットの詳細な解説をします。



【解説】
・ヘッダーのName、X、Y、Zは固定部分で、それぞれ、地点名(半角文字に限る)、X座標、Y座標、Z座標を表します。入力データが2次元平面上のデータであれば、Z座標は、上の例のように0と入力してください。
・var1以降の列が、補間したい変数(計測データ)の入力部分です。この例ではvar1とvar2が変数名になりますが、変数名は任意の文字列(以下の【予約変数名】には注意してください)を入力できます。変数が複数ある場合は、同様に列を追加してください。
・仮に、Z座標のデータを補間することが目的の場合は、上の例のようにZの列は0とし、変数の列にZ座標を記入してください。

【データ入力部分で使用できる特殊文字】
データ入力部分で次の特殊文字を使用することができます。

数字<
大なり記号で、例えば、データ入力部分に、数字の変わりに、「10<」と入力するとプログラムはこのセルの値を10と認識します。つまり入力された数字をそのまま数値として認識します。
<数字
小なり記号で、例えば、データ入力部分に、数字の変わりに、「<10」と入力するとプログラムはこのセルの値を1と認識します。つまり入力された数字に0.1をかけた値を数値として認識します。
ND
例えば、データ入力部分に、数字の変わりに、ND」と入力するとプログラムはこのセルの値を0.0001と認識します。





【予約変数名】
・速度ベクトルの各軸方向の成分の変数名は、それぞれ、XVEL、YVEL、ZVELとしてください。
・変数名、Velocityには、XVEL、YVEL、ZVELの大きさ(2乗和のルート)が自動的に格納されるので、この変数名は使用しないでください。
・変数名、X、Y、Zには、各軸方向の座標データが自動的に格納されるので、この変数名は使用しないでください。
・変数名、PRPSは、このダイアログボックスでブランクファイルを使用した場合に自動的に作成される変数で、表示領域(=0)と非表示領域(=198)を区別するための値が代入されます。
