チュートリアル4

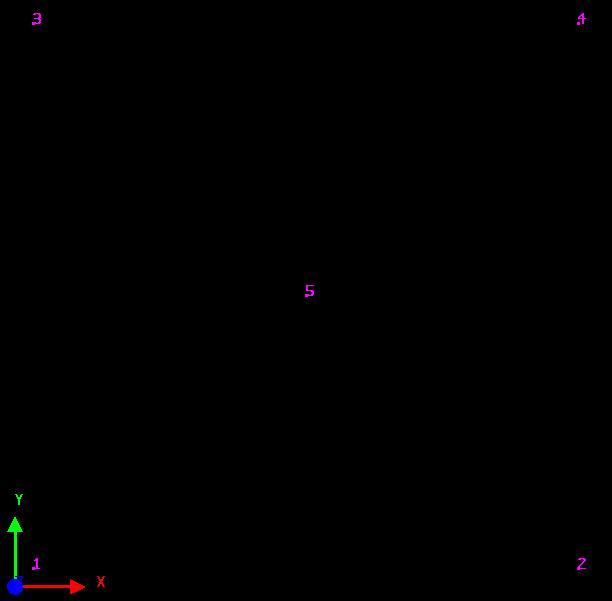

このチュートリアルでは、次のような2次元平面上の5点の計測データからコンター図を作成します。
ただし、ここではチュートリアル2とは別のCSV形式のファイルを使用します。このフォーマットを使うと時系列データも管理することができるという利点があります。


*注意:本チュートリアルはVisualizerProでのみ実行可能です。



入力データの作成

上図の5点についての温度と湿度の計測データの、全地点管理ファイルと地点ファイルを次のように作成します。
ここで作成するファイルは全てここからダウンロードできます。


全地点管理ファイル

地点ファイルV1-1


地点ファイルV1-2

地点ファイルV1-3

地点ファイルV1-4

地点ファイルV1-5



入力データの読み込み

・トップメニューバーで、「ツール」、「CSV TO PHI2」と順にクリックします。
・起動したダイアログボックスで、「全地点管理ファイルの選択」の右端にある「選択ボタン」で、上で作成した入力データのうち、base.csvを選択します。
・「PHIファイルの指定(保存用)」の右端にある「選択ボタン」で、保存用のPHIファイルの名前(任意)を入力します。
・ここでは「作成モード」で「index番号」を選び「0」番を指定します(デフォルトの状態にします)が、好きな番号(このチュートリアルでは0〜2の間)を指定しても構いません。また、「日付」を選んで、プルダウンメニューで日付を指定しても構いません。
・「OK」ボタンをクリックします。

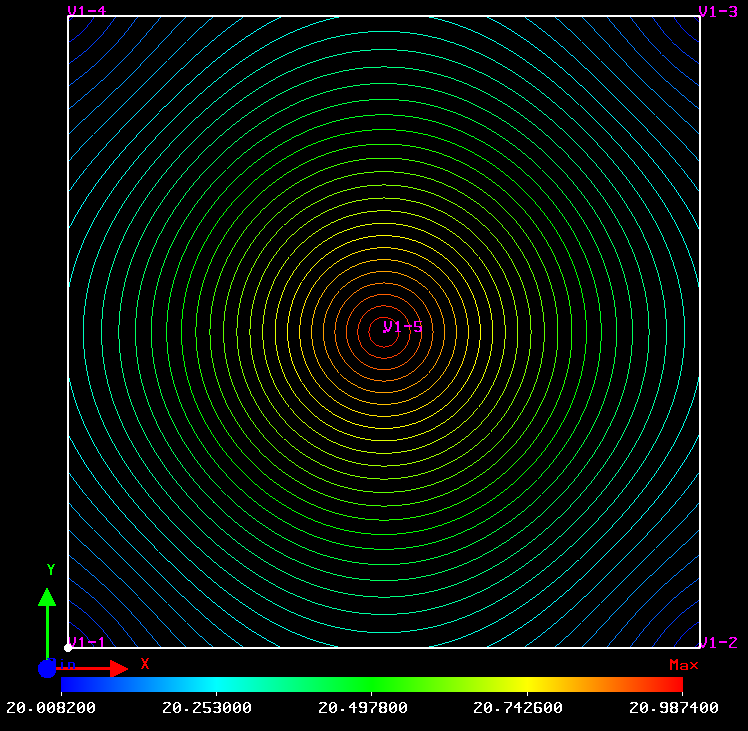

「作成モード」で「index番号」を選び「0」番を指定した場合は、以上で次のようなコンター図が表示できるはずです。
コンター図以外の表示方法は、チュートリアル2と同様ですのでそちらをご参照ください。
