作成モード

■プローブラジオボタンと平面ラジオボタン
プローブを選択した場合は、現在のプローブ位置から流線を作成します。
平面を選択した場合は、平面から流線を作成します。この場合の平面の範囲や流線の設置頻度などは、Grid Incボタンで調整することができます。

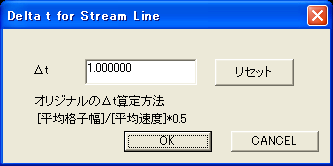

■Δtボタン
このボタンをクリックすると右のダイアログボックスが起動します。
ここで設定するΔtは、流線の構成要素点の点間の計算に使用されます。デフォルトのΔtは、[平均格子幅]/[平均速度]*0.5　という値になっていますが、Δtエディットボックスに値を入力することで直接設定することが可能です。この値は、小さいほど可視化される流線の構成要素点間の距離が蜜になりますが、可視化されるまでの計算時間は大きくなります。
なお、デフォルト値に戻したい場合は、リセットボタンをクリックします。

■リミットボタン
このボタンをクリックすると右のダイアログボックスが起動します。このダイアログで、 ”タイムリミットを設定”チェックボックスにチェックを入れると、その右にあるエデットボックスで流線の総滞留時間にリミットを設置できます。これは、無限ループ（同じ場所を繰り返し回り続ける流線の発生）を防止するための機能です。
